راهنمای تخصصی اندازهگیری دما در صنایع (ترموکوپل، PT100 و ترانسمیتر)
در این مقاله جامع با انواع تجهیزات اندازهگیری دما شامل ترمومترهای بیمتال، سنسورهای RTD (مانند PT100)، انواع ترموکوپلها (Type K, J, S)، نحوه انتخاب ترموول و روشهای رفع نویز و عیبیابی آشنا میشوید.
راهنمای جامع تخصصی اندازهگیری و پایش دما در صنایع (ترمومتر، ترموکوپل، RTD و ترانسمیتر)
دما (Temperature) یکی از بحرانیترین پارامترهای فرآیندی در تمامی واحدهای صنعتی است. از کورههای ذوب فلزات و کاتالیستهای پتروشیمی گرفته تا راکتورهای داروسازی، خطوط پاستوریزاسیون مواد غذایی و دیگهای بخار، پایش دقیق و مداوم دما نقش مستقیمی در **ایمنی فرآیند، کنترل کیفیت محصول، بهینهسازی مصرف انرژی و پیشگیری از خرابی تجهیزات** ایفا میکند.
انتخاب نادرست حسگر دما میتواند منجر به خطاهای شدید در قرائت، سوختن سریع سنسور، نویزهای شدید الکترومغناطیسی و حتی توقف کل خط تولید شود. در این مقاله جامع، به بررسی تخصصی انواع تجهیزات اندازهگیری دما، مکانیزمهای عملکرد، مقایسه ترموکوپل و RTD، نحوه سیمکشی و نکات عیبیابی کارگاهی میپردازیم.
۱. دستهبندی اصلی تجهیزات اندازهگیری دما
تجهیزات اندازهگیری دما در صنعت به دو گروه کلی **تماسی (Contact)** و **غیرتماسی (Non-Contact)** تقسیم میشوند:
۱.۱. تجهیزات تماسی
در این روش، حسگر باید مستقیماً با سیال، گاز یا سطح مورد نظر تماس فیزیکی داشته باشد تا از طریق همدمایی (Thermal Equilibrium)، مقدار دما را بسنجد. ترمومترهای گیجی، ترموکوپلها و سنسورهای RTD در این دسته قرار میگیرند.
۱.۲. تجهیزات غیرتماسی
این تجهیزات بر اساس اندازه و تابش امواج مادون قرمز (Infrared) ساطعشده از اجسام کار میکنند و برای اندازهگیری دمای اجسام متحرک، سیالات شدیداً خورنده یا دمای فوقالعاده بالا بدون نیاز به تماس استفاده میشوند (مانند پیرومترها و دوربینهای ترموویژن).
۲. بررسی تخصصی حسگرهای تماسی دما
۲.۱. گیجهای دما یا ترمومترها (Temperature Gauges)
ترمومترها تجهیزاتی مکانیکی هستند که برای قرائت محلی (Local) دما بدون نیاز به برق استفاده میشوند.
ترمومترهای بیمتال (Bimetallic Thermometers)
این ترمومترها از دو تیغه فلزی غیرهمجنس با ضریب انبساط طولی متفاوت ساخته شدهاند که به یکدیگر متصل (جوش) شده و به صورت فنر حلزونی پیچیده شدهاند. با تغییر دما، یکی از فلزات بیشتر از دیگری منبسط شده و باعث پیچش فنر و حرکت عقرفه روی صفحه مدرج میشود.
ترمومترهای پرشده با گاز/مایع (Actuated Thermometers)
در این نوع، یک مخزن حاوی گاز یا مایع به کمک یک لوله مویین (Capillary) به گیج متصل است. با تغییر دما، فشار گاز/مایع تغییر کرده و لوله بوردون درون گیج عقربه را به حرکت درمیآورد. این مدل برای مواردی مناسب است که صفحه گیج باید چند متر دورتر از نقطه اندازهگیری نصب شود.
۲.۲. سنسورهای RTD (Resistance Temperature Detectors)
سنسورهای RTD بر اساس اصل تغییر مقاومت الکتریکی فلزات با تغییر دما کار میکنند. پلاتین (Platinum) به دلیل خطی بودن رفتار، پایداری بالا و دقت فوقالعاده، پرکاربردترین فلز در ساخت RTDها است.
معروفترین مدل: PT100 و PT1000
- PT100: نشان میدهد که جنس سنسور پلاتین است و مقاومت الکتریکی آن در دمای صفر درجه سانتیگراد دقیقا برابر با 100 اهم (100Ω) است.
- PT1000: مقاومت آن در دمای صفر درجه سانتیگراد برابر با 1000 اهم (1000Ω) است.
انواع سیمکشی سنسورهای RTD:
- روش ۲ سیمه (2-Wire): مقاومت سیمهای رابط با مقاومت سنسور جمع شده و باعث ایجاد خطای بالایی میشود. فقط برای فواصل بسیار کوتاه استفاده میشود.
- روش ۳ سیمه (3-Wire): پرکاربردترین روش صنعتی. سیم سوم مقاومت خط کابل را جبرانسازی و خنثی میکند.
- روش ۴ سیمه (4-Wire): دقیقترین روش ممکن برای کالیبراسیون و آزمایشگاهها که اثر مقاومت سیمها را کلاً حذف میکند.
۲.۳. ترموکوپلها (Thermocouples)
ترموکوپل از اتصال دو فلز ناهمجنس در یک نقطه (Hot Junction) ساخته میشود. بر اساس **اثر سیبک (Seebeck Effect)**، وقتی بین نقطه اتصال و نقطه آزاد (Cold Junction) اختلاف دما وجود داشته باشد، ولتاژ بسیار ضعیفی در حد میلیولت (mV) تولید میشود.
انواع تایپهای استاندارد ترموکوپل:
| تایپ ترموکوپل | ترکیب فلزات | محدوده دمایی کاربردی | ویژگیها و کاربرد |
|---|---|---|---|
| Type K | کرومل / آلومل | 200°C- تا 1260°C+ | پرکاربردترین ترموکوپل صنعتی، ارزان و مقاوم |
| Type J | آهن / قسطنطنیه (Constantan) | 40°C- تا 750°C+ | مناسب برای محیطهای خلاء، حساس به اکسیداسیون |
| Type T | مس / قسطنطنیه | 200°C- تا 350°C+ | عالی برای دماهای بسیار پایین (کریوژنیک) و داروسازی |
| Type S / R / B | پلاتین / رودیوم | 0°C تا 1700°C+ | مخصوص کورههای بسیار داغ و ذوب فلزات، قیمت بالا |
۳. مقایسه تخصصی RTD و ترموکوپل (کدام را انتخاب کنیم؟)
| پارامتر مقایسه | سنسور RTD (مانند PT100) | ترموکوپل (Thermocouple) |
|---|---|---|
| دقت اندازهگیری | بسیار بالا و خطیتر | متوسط (کمتر از RTD) |
| محدوده دما | محدودتر (200°C- تا 600°C+) | بسیار وسیع (200°C- تا 1800°C+) |
| زمان پاسخدهی (Response Time) | کندتر (بین ۱ تا ۵ ثانیه) | بسیار سریع (میلیثانیه) |
| پایداری در طول زمان | بسیار عالی و بدون افت کالیبراسیون | به مرور زمان دچار انحراف (Drift) میشود |
| قیمت | گرانتر | ارزانتر و ساختار سادهتر |

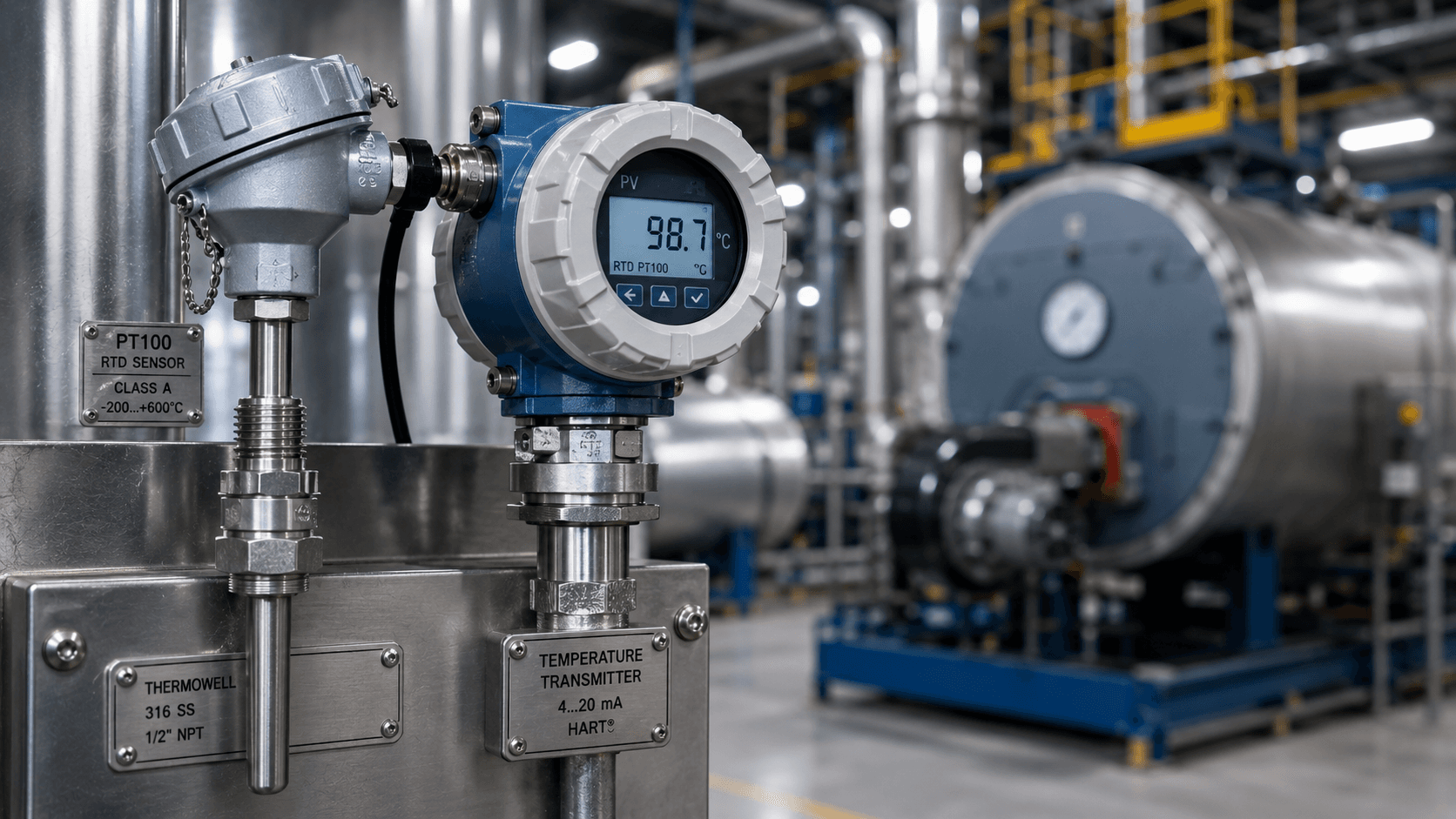

۴. غلافهای محافظ یا ترموول (Thermowell)
در فرآیندهای صنعتی واقعی، قرار دادن مستقیم سنسور RTD یا ترموکوپل درون سیال پرفشار، خورنده یا دارای سرعت بالا باعث شکستن سریع سنسور میشود. برای حل این مشکل از **ترموول (Thermowell)** استفاده میشود.
ترموول یک محفظه فلزی توپر ماشینکاری شده (معمولاً از جنس استیل 316، اینکونل یا تیتانیوم) است که درون لوله یا مخزن پیچ یا فلنج میشود. سنسور دما درون این غلاف قرار میگیرد.
مزایای کلیدی استفاده از ترموول:
- محافظت مکانیکی و شیمیایی از سنسور حساس دما.
- امکان تعویض، سرویس یا کالیبراسیون سنسور **بدون نیاز به تخلیه خط فرآیند یا خاموش کردن سیستم**.
۵. ترانسمیترهای دما (Temperature Transmitters)
سیگنال خروجی ترموکوپلها (میلیولت) و RTDها (تغییرات چند اهم) بسیار ضعیف است و در صورت کابلکشی طولانی تا اتاق کنترل، دچار نویزهای افت ولتاژ یا الکترومغناطیسی شدید میشود. ترانسمیتر دما این سیگنالهای ضعیف را گرفته و به سیگنال **4-20mA یا پروتکلهای دیجیتال (HART/Modbus)** تبدیل میکند.
انواع ترانسمیترهای دما از نظر شکل ظاهری:
- ترانسمیتر کلهای (Head-Mounted): مستقیماً داخل کلگی (Terminal Head) خود سنسور دما قرار میگیرد و فضا را بهینهسازی میکند.
- ترانسمیتر ریلی (DIN-Rail Mounted): درون تابلو برق اصلی روی ریل قرار میگیرد.
- ترانسمیتر میدانی (Field-Mounted): دارای نمایشگر دیجیتال و بدنه محکم ضد انفجار (Explosion Proof) برای نصب مستقیم در محیطهای خشن صنعتی.
۶. جدول عیبیابی و عیبیابی کارگاهی سنسورهای دما
| مشکل مشاهدهشده | علت احتمالی | اقدام اصلاحی و رفع عیب |
|---|---|---|

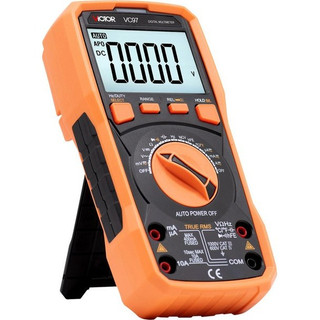

| نمایش عدد دمای منفی یا بسیار بالا در PLC | قطعی کامل سیمپیچ PT100 یا سوختن ترموکوپل (Open Circuit) | اندازهگیری مقاومت پایه سنسور با مولتیمتر و تعویض سنسور در صورت قطعی |
| تغییرات و نوسان شدید در عدد قرائت شده | نفوذ نویز الکترومغناطیسی از کابلهای قدرت یا اینورترها | استفاده از کابل شیلددار و زمین کردن شیلد فقط از یک سمت (Single Point Ground) |
| دمای قرائت شده همیشه چند درجه کمتر از واقعی است | مقاومت بالای کابل رابط در RTD دو سیمه یا نصب نامناسب ترموول | تغییر سیمکشی به ۳ سیمه یا پر کردن فضای خالی ترموول با خمیر انتقال حرارت |
| جهت تغییرات دما برعکس است (با گرم شدن، دما کم میشود) | پلاریته مثبت و منفی سیمهای ترموکوپل برعکس بسته شده است | جای تعویض سیمهای مثبت و منفی ترموکوپل در ترمینال ورودی |
