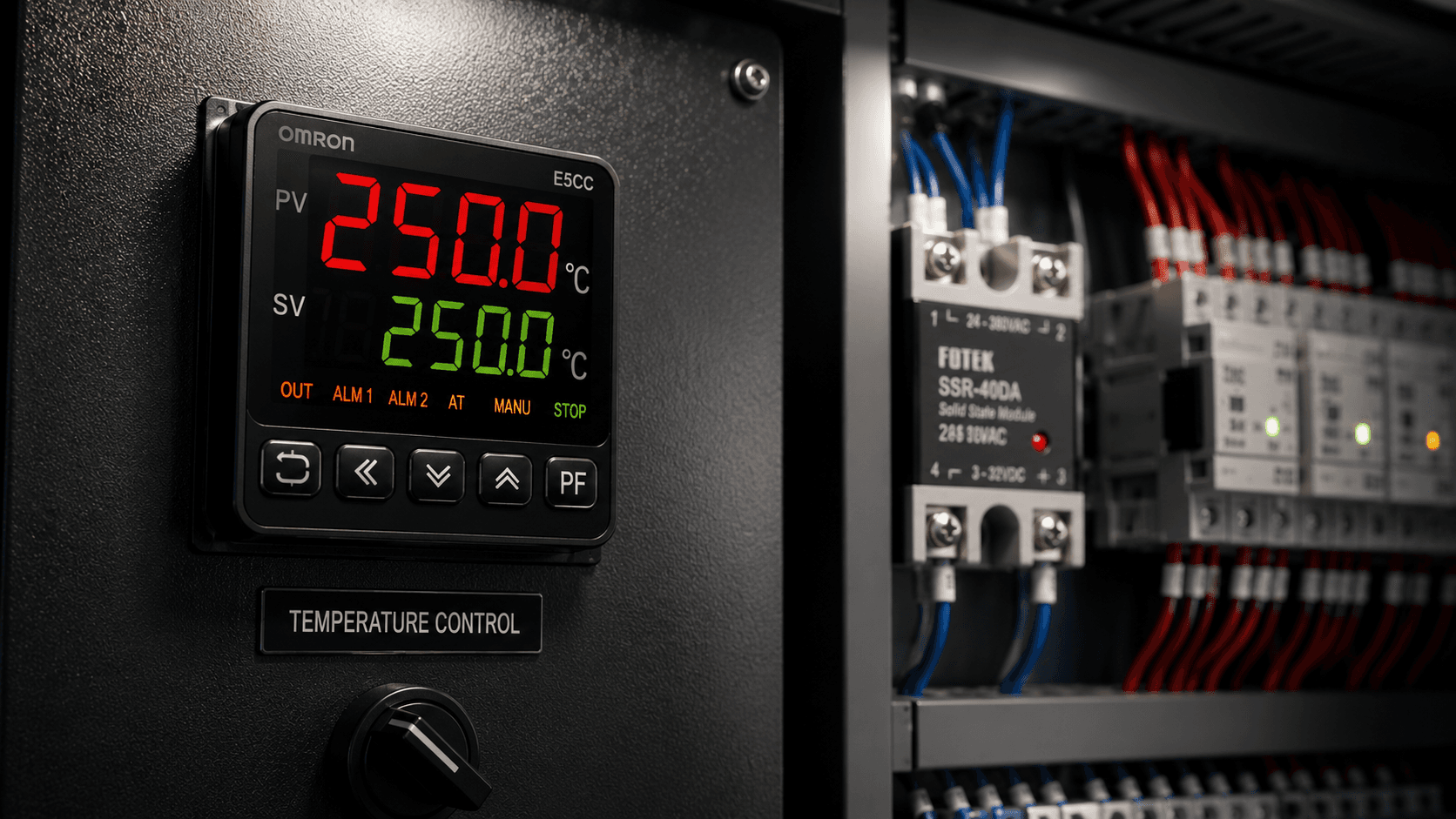

راهنمای جامع کنترلر دما صنعتی (آموزش PID، خروجی SSR و تنظیمات)
در این مقاله تخصصی با نحوه کار کنترلرهای دما صنعتی، الگوریتمهای ON/OFF و PID، خروجیهای رله و SSR، روش تنظیم خودکار ضرایب (Auto-Tuning) و راهنمای عیبیابی خطاهای رایج آشنا میشوید.
راهنمای جامع کنترلرهای دما صنعتی: عملکرد ON/OFF، الگوریتم PID و تنظیمات (Tuning)

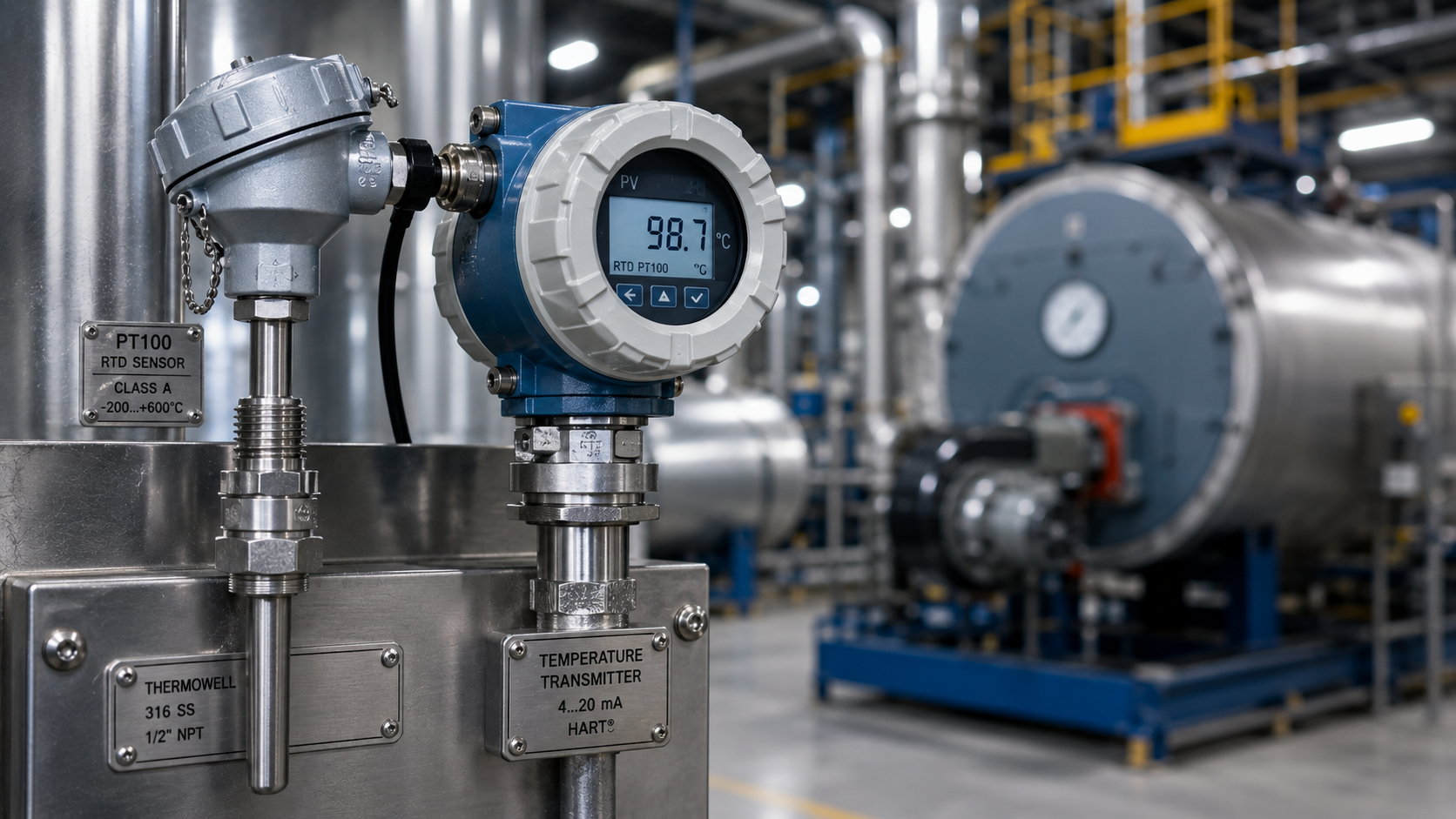

در فرآیندهای صنعتی، تنها اندازهگیری دما کافی نیست؛ بلکه تثبیت دقیق دما در یک نقطه مشخص (Set Point) اهمیت حیاتی دارد. کنترلر دما (Temperature Controller) تجهیز الکترونیکی هوشمندی است که سیگنال ورودی را از سنسورهایی مانند ترموکوپل یا PT100 دریافت کرده، آن را با مقایسه با مقدار مطلوب پردازش میکند و فرمانهای لازم را به عملگرها صادر مینماید.
انتخاب نادرست روش کنترل یا تنظیم نادرست ضرایب PID، میتواند منجر به نوسانات شدید دمایی، اتلاف گسترده انرژی و آسیب به محصولات خط تولید شود. در این مقاله تخصصی، انواع روشهای کنترل دما، ساختار داخلی کنترلرها، نحوه سیمکشی و روشهای تنظیم ضرایب PID را بررسی میکنیم.
۱. انواع روشهای کنترل دما در صنعت
کنترلرهای دما بر اساس الگوریتم پردازش داده و نوع فرآیند، به ۳ دسته اصلی تقسیم میشوند:
۱.۱. کنترل قطع و وصل (ON/OFF Control)
سادهترین و ارزانترین روش کنترل دما است. در این حالت، خروجی کنترلر تنها دو وضعیت دارد: کاملاً روشن (۱۰۰٪) یا کاملاً خاموش (۰٪).
- مکانیزم عملکرد: هنگامی که دمای واقعی کمتر از مقدار تنظیمشده باشد، هیتر روشن میشود. به محض رسیدن دما به Set Point، هیتر خاموش میگردد.
- مفهوم هیسترزیس (Hysteresis): برای جلوگیری از قطع و وصل مداوم و سریع رله، یک محدوده مابین روشن و خاموش شدن تعریف میشود.
- کاربرد: سیستمهایی که حجم بالایی دارند و تغییرات دما در آنها بسیار کند است.
۱.۲. کنترل تناسبی (Proportional Control - P)
در این روش، توان خروجی متناسب با میزان انحراف دما تغییر میکند. با نزدیک شدن دما به مقدار مطلوب، توان خروجی کاهش مییابد تا از پرش دمایی جلوگیری شود.
۱.۳. کنترل پیشرفته PID (Proportional-Integral-Derivative)
دقیقترین و پرکاربردترین الگوریتم در اتوماسیون صنعتی است که از ترکیب سه ضریب برای حذف کامل نوسانات و پاسخ سریع به تغییرات استفاده میکند:
- ضریب تناسبی (P): سرعت پاسخدهی سیستم به خطای فعلی را تعیین میکند.
- ضریب انتگرالگیر (I): خطای ماندگار (Offset) را به مرور زمان جبران کرده و به صفر میرساند.
- ضریب مشتقگیر (D): نرخ تغییرات دما را پیشبینی کرده و مانع از شوک حرارتی میشود.
۲. انواع خروجیهای کنترلر دما و انتخاب عملگر مناسب
یک کنترلر دما بر اساس نوع تجهیزات موجود در خط تولید، میتواند خروجیهای متفاوتی داشته باشد:
| نوع خروجی (Output Type) | نحوه عملکرد | تجهیز عملگر متصلشده | مزایا و معایب |
|---|---|---|---|
| رله مکانیکی (Relay Output) | قطع و وصل فیزیکی کنتاکت (On/Off) | کنتاکتورها، شیرهای برقی ساده | ارزان، اما عمر مکانیکی محدودی دارد. |
| ولتاژ پالس SSR (SSR Driver) | خروجی ولتاژ DC (معمولاً 12V DC) جهت فرمان به SSR | رلههای الکترونیکی SSR | سرعت سوئیچینگ فوقالعاده بالا، بدون استهلاک مکانیکی. |
| آنالوگ (Current/Voltage) | سیگنال پیوسته 4-20mA یا 0-10V | تایریستورها (SCR)، اینورترها (VFD)، شیرهای کنترلی درصدی | دقیقترین روش کنترل پیوسته توان، قیمت بالاتر. |
۳. روشهای تنظیم و تیونینگ ضرایب PID (Auto-Tuning)
امروزه اکثر کنترلرهای مدرن دارای مد Auto-Tuning (AT) هستند. با فعال کردن این گزینه، کنترلر با چند بار قطع و وصل کردن خروجی و بررسی رفتار حرارتی سیستم، نرخ جذب و دفع حرارت را محاسبه کرده و ضرایب بهینه P، I و D را به طور اتوماتیک ذخیره میکند.
۴. جدول عیبیابی و خطاهای رایج در کنترلرهای دما
| کد خطا / مشکل | علت احتمالی | روش عیبیابی و اقدام اصلاحی |
|---|---|---|
| نمایش کد S.ERR یا OPEN | سنسور دما قطعی دارد یا سیمکشی ورودی اشتباه است | تست سلامت سنسور با مولتیمتر و بررسی اتصالات ترمینال ورودی |
| نوسان سینوسی مداوم دما حول Set Point | ضرایب PID به درستی تنظیم نشدهاند یا کنترلر روی حالت ON/OFF است | اجرای مجدد مد Auto-Tuning (AT) یا افزایش مقدار باندهای تناسبی |
| دمای واقعی بالا میرود اما هیتر خاموش نمیشود | چسبیدن کنتاکت رله مکانیکی یا اتصال کوتاه شدن SSR | تست خروجی کنترلر و تعویض رله یا SSR معیوب |
| عدم تطابق نوع سنسور (نمایش دمای نادرست) | نوع سنسور متصل با نوع تنظیمشده در منوی دستگاه متفاوت است | ورود به منوی تنظیمات اولیه (Input Type) و انتخاب سنسور صحیح |
