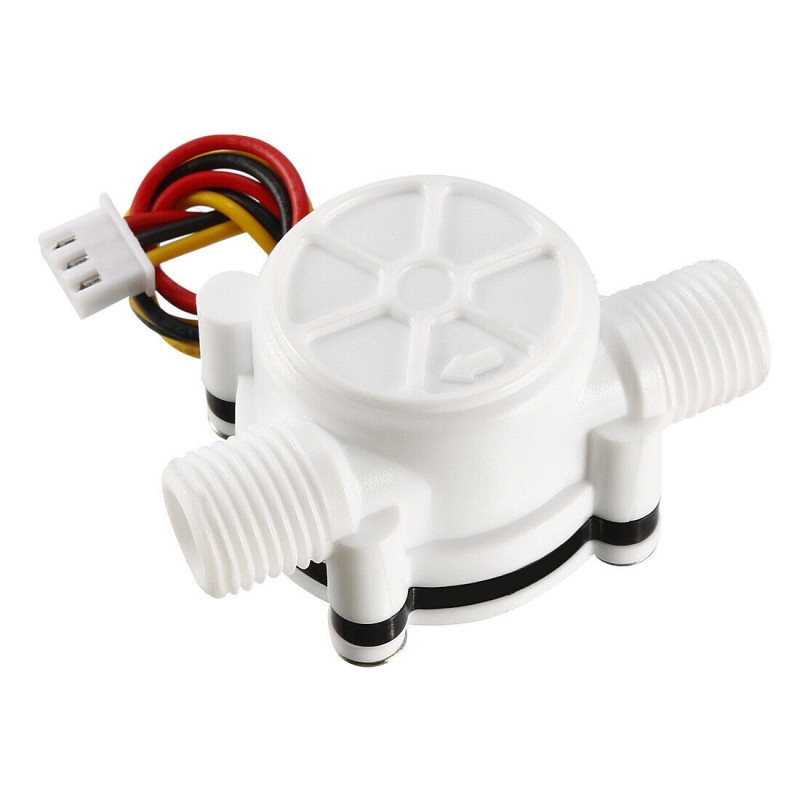

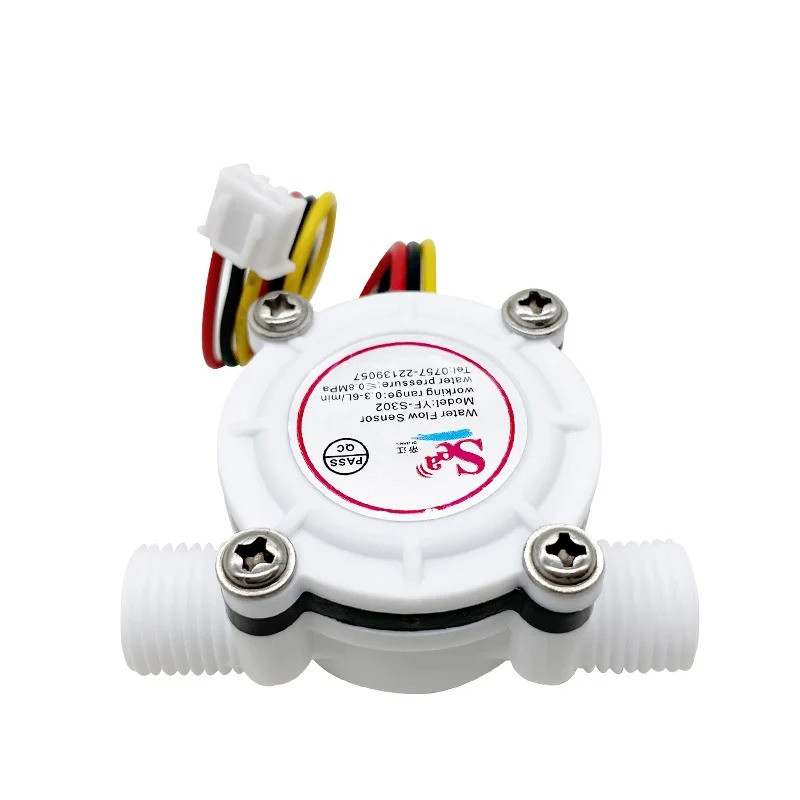

سنسور جریان آب مدل YF-S302

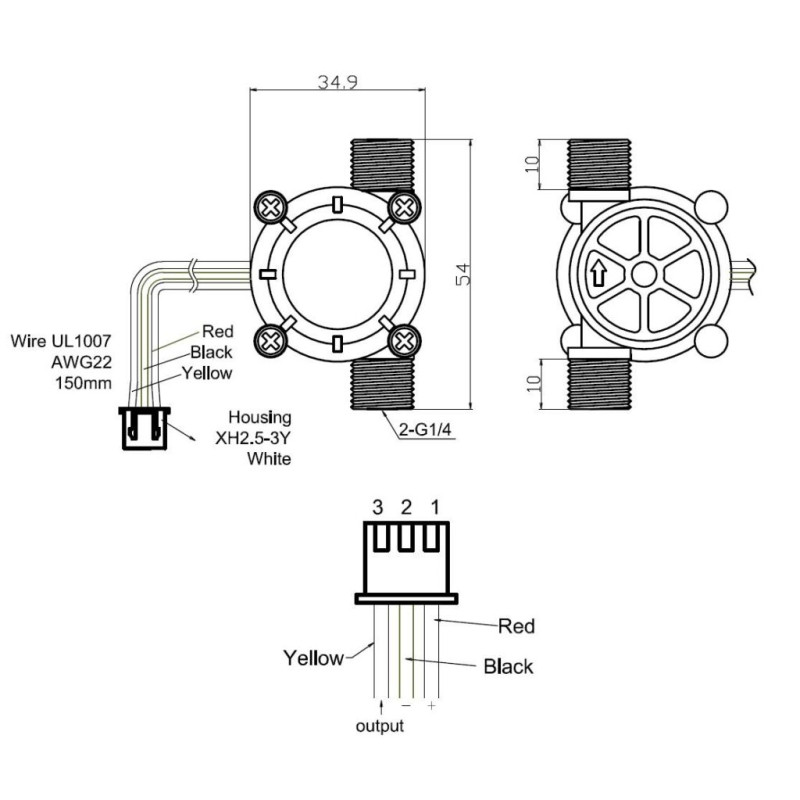

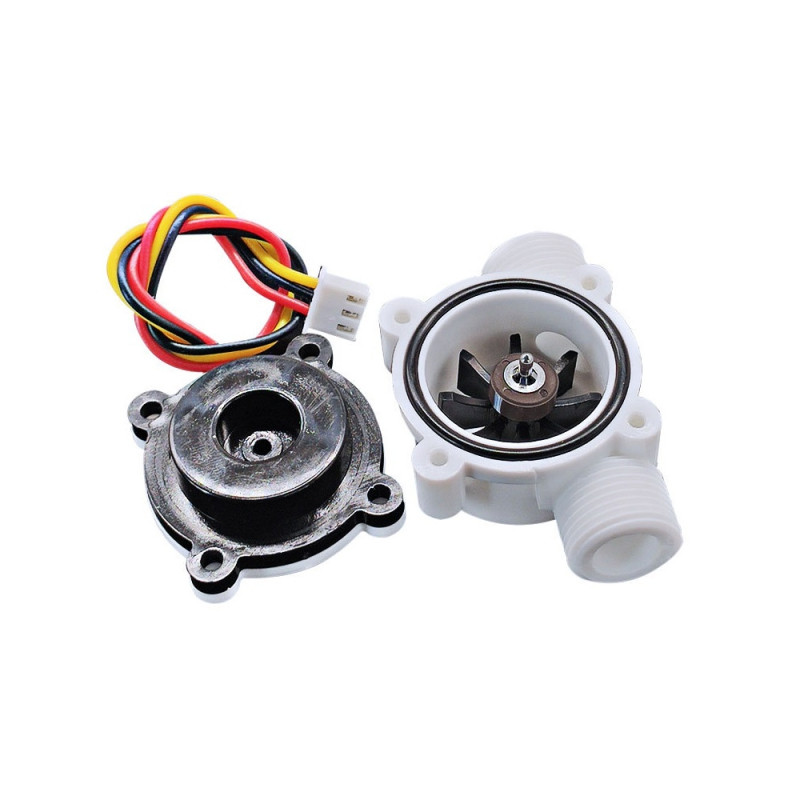

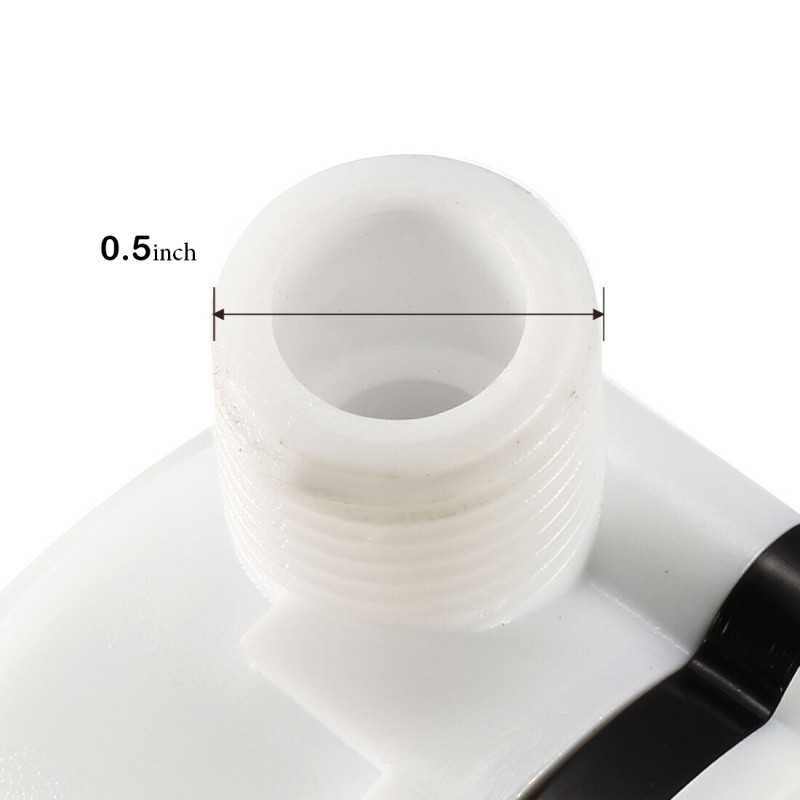

ماژول YF-S302 در واقع یک مدل خاص از سنسور جریان آب است. این سنسور بر اساس اثر هال است که برای اندازه گیری سرعت جریان آب عبوری طراحی شده است. این سنسور را می توان در کاربردهای مختلفی استفاده کرد که در آن نظارت یا کنترل جریان آب ضروری است، برای نمونه می توان کنتورهای آب ، سیستم های آبیاری و فرآیندهای آبی صنعتی را نام برد. از مشخصات آن میتوان به نوع کارکرد : اثر هال-جنس بدنه: پلاستیک (ABS)-ولتاژ کاری : 3.5 الی 5 ولت DC -جریان کاری : 15 میلی آمپر ماکزیمم-حداقل مقاومت : 100 مگا اهم -طول کابل: 140 میلی متر / 5.51 اینچ-دمای مایع: نباید بیشتر از 60 درجه سانتیگراد باشد-حداکثر فشار آب: 0.8MPa-محدوده جریان آب: 0.3-6 لیتر بر دقیقه-نوع رابط : نری XH-3P-قطر رزوه خارجی: 0.5 اینچ درجه حفاظت از نفوذ: IP65-رنگ: سفید اشاره کرد. نحوه کار بدین ترتیب است که این سنسور عموما در محل گذر آب نصب می شود و هنگامی که آب از میان مجموعه روتور جریان می یابد، روتور مغناطیسی می چرخد و سرعت چرخش به صورت خطی با سرعت جریان تغییر می کند. در این میان اثر هال ، سیگنال پالس مربوطه را خروجی می دهد و آن را به کنترل کننده برمی گرداند .کنترل کننده میزان جریان آب را تعیین می کند و جریان آب متناسب را برای عبور تنظیم می کند تا از آسیب و یا سایر موارد جلوگیری شود. سیم بندی آن نیز قرمز برای مثبت-مشکی برای منفی-زرد برای سیگنال پالس است .از نکات نصب میتوان به این موارد اشاره کرد که مطابق با جهت جریان در محصول نصب شود، در غیر این صورت سیگنال خروجی وجود ندارد. فلش مشخص شده برای جهت جریاناست. پیشنهاد می شود یک صفحه فیلتر آب در ورودی سنسور نصب شود تا از ورود ذرات و زباله به سنسور جلوگیری شود. حتما سیم بندی به صورت صحیح متصل گردد .
