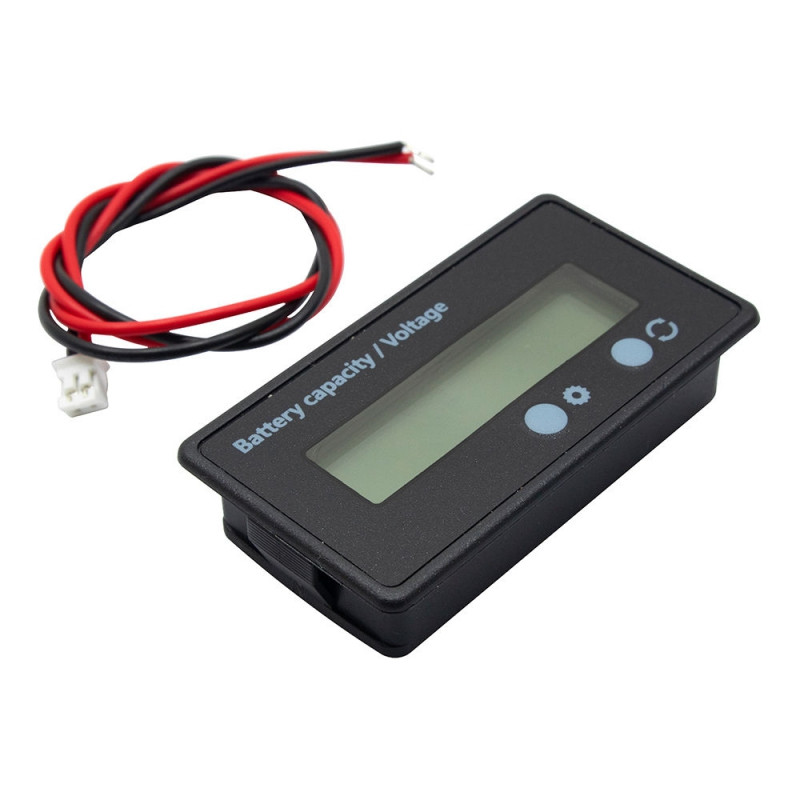

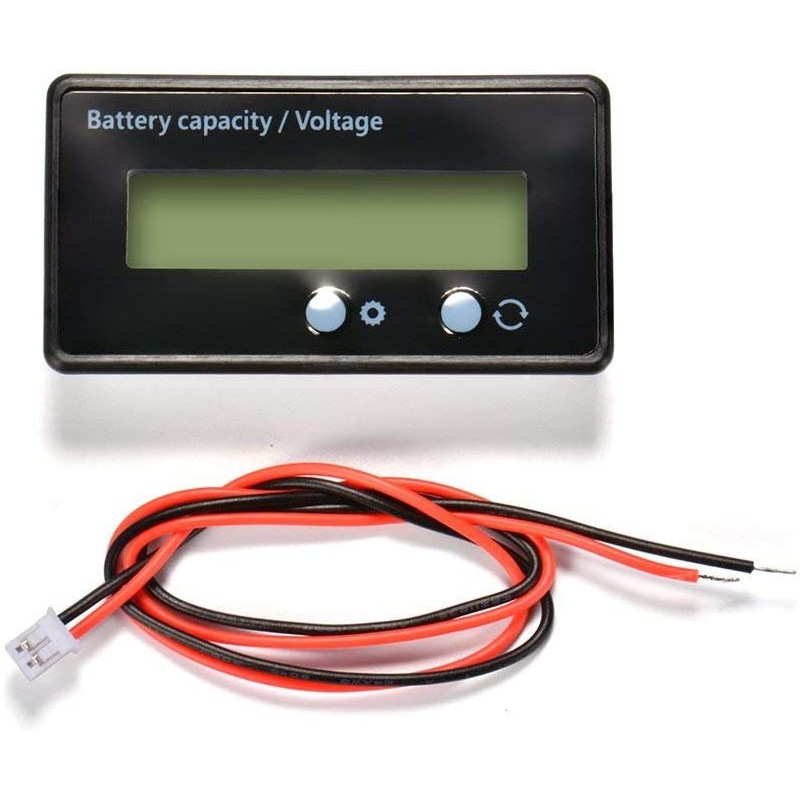

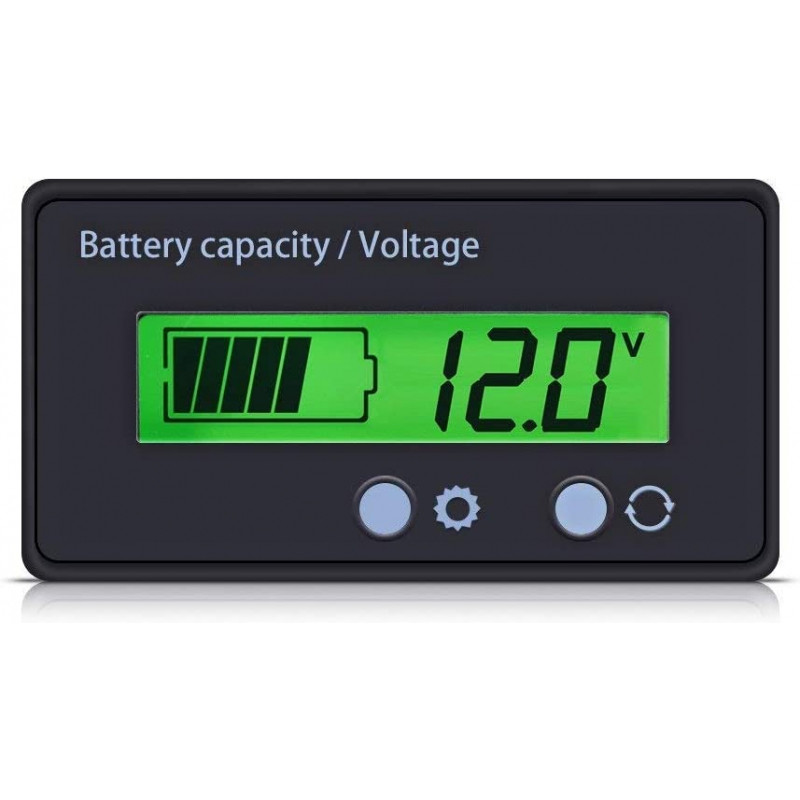

ماژول نمایشگر سطح شارژ باتری مدل LCD

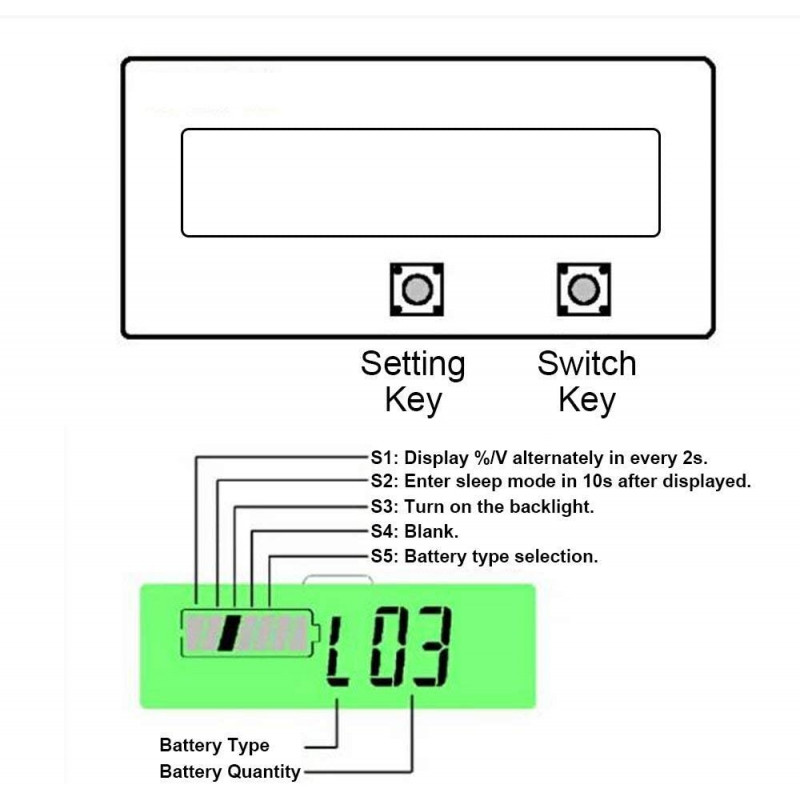

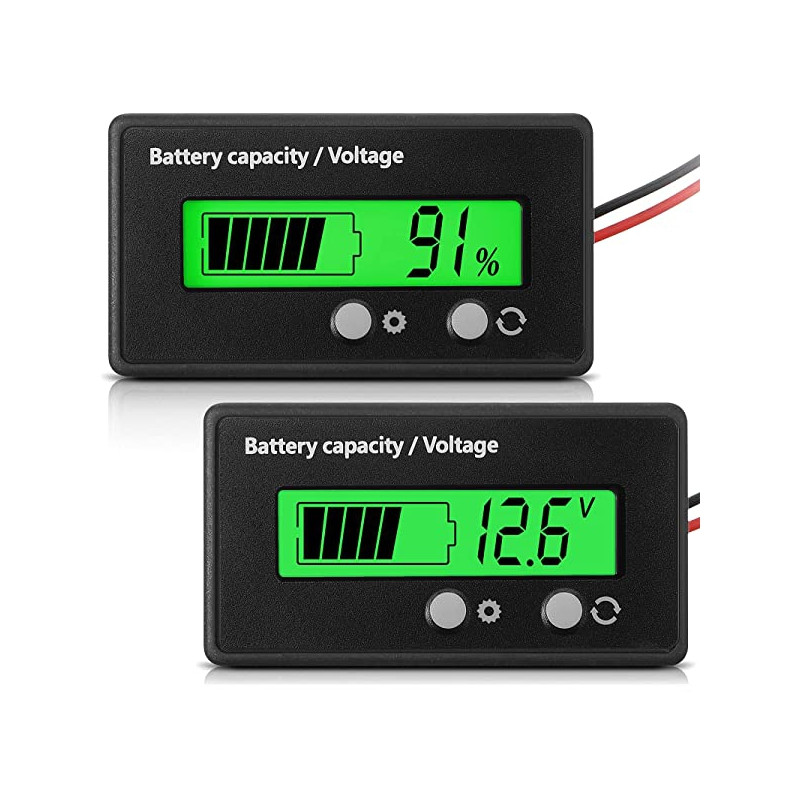

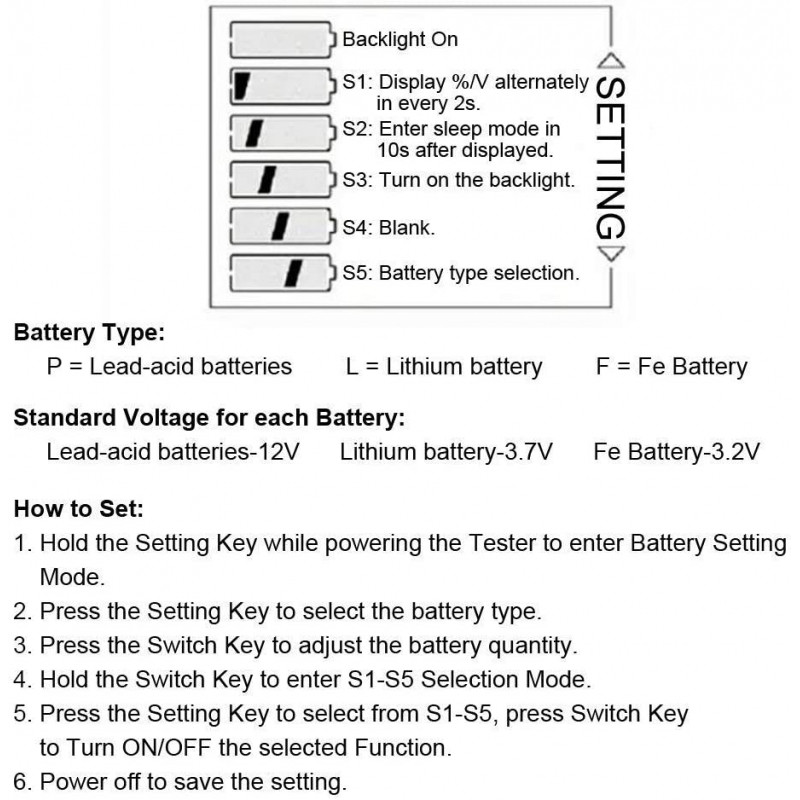

ماژول تستر باتری با دارا بودن نمایشگر با بک لایت سبز رنگ توانایی تست و نمایش سطح شارژ و ظرفیت انواع باتری های اسیدی ، باتری لیتیومی ، باتری لیتیوم یون پلیمری، باتری لیتیوم یون 3 الی 15 سل را دارا می باشد . این تسترمیتواند درصد شارژ باتری 12 و 24 و 36 و 48 ولت و باتری های لیتیومی 3 سلول تا 15 سلول را نمایش دهد. از مشخصات آن میتوان به محدوده ولتاژ : 12 الی 48 ولت -مناسب برای باتری های اسیدی ، باتری لیتیومی سه تایی، باتری لیتیوم یون پلیمری، باتری لیتیوم یون 3 الی 15 سل-جریان : 5 میلی آمپر در حالت فعال بودن صفحه نمایش و 0.5 میلی آمپر در حالت خواب Sleep-رنگ : سیاه-رنگ بک لایت : سبز-ابعاد : 61.3 x 33.3 x 13.5 میلی متر-دمای نگهداری: 50+ الی 10- اشاره کرد. از دیگر امکانات آن نمایش ظرفیت باتری و ولتاژ سنج نمایش با درصد-صفحه نمایش LCD با نور پس زمینه سبز-دارای دکمه باعمر طولانی-ساخته شده با پلاستیک سخت و مقاوم در برابر پاشش آب دارای نگهدارنده در طرفین جهت نصب راحت -ماژول LCD نمایشگر سطح شارژ باتری پنلی با قاب میباشد. نحوه کار با ماژول به این صورت است که در حالت عادی اگر ماژول را به یک منبع تغذیه در بازه قید شده متصل نمایید ولتاژ باتری به همراه درصد نمایان میگردد . اما اگر برای باتری های چند سل در مدل باتری مختلف استفاده می نمایید قبل از اتصال برق کلید set و یا چرخ دنده را نگه داشته و سپس به دو سر مجموعه باتری خود وصل کنید. آنگاه وارد منوی انتخاب باتری می‌شوید. برای اولین بار مقداری مانند F25 نمایان خواهد شد که می تواند در هر ماژول متفاوت باشد مقدار حروفی نشانگر یکی از نوع باتری های (باتری اسیدی (P)، باتری لیتیومی (L)، باتری باتری لیتیوم فسفات آهن مقدار (F) می باشد) است. مجدد با همان دکمه set و یا چرخ دنده می توانید این مدل ها را تعویض کنید مقدارعدد کناری نیز تعداد باتری ها می باشد به همین مدل قابل تنظیم است . پس از تنظیم با یک بار روشن و خاموش کردن تنظیمات ست می شود . با دکمه رفرش یا همان چرخش پس از تنظیم می توانید بین نمایش سطح باتری و ولتاژ و خاموش شدن صفحه تعویض کنید . محتویات آن یک عدد ماژول به همرا سیم رابط جهت اتصال میباشد.
