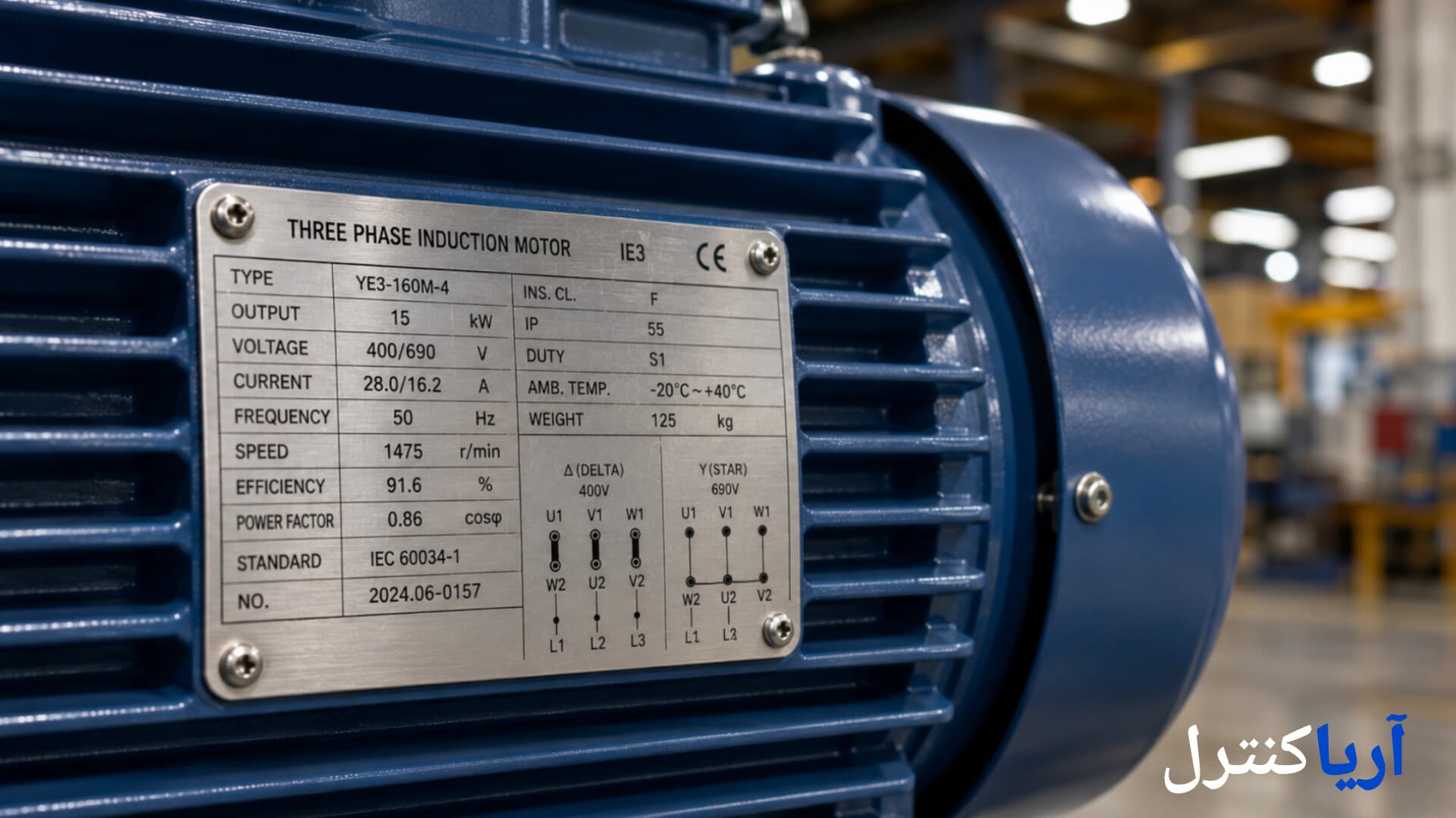

راهنمای کامل خواندن پلاک الکتروموتورهای صنعتی (تفسیر نمادها، IP و کلاس عایقی)

پلاک الکتروموتور (Nameplate)، به منزله شناسنامه و کارت هویت موتور صنعتی است. تمام اطلاعات حیاتی مربوط به طراحی، استانداردهای ایمنی، پارامترهای الکتریکی و مکانیکی موتور توسط سازنده روی این صفحه فلزی حک می‌شود.

خواندن درست و دقیق این اطلاعات برای مهندسان برق، تکنسین‌های نگهداری و تعمیرات (NET) و طراحان تابلوهای برق صنعتی ضروری است؛ چرا که انتخاب اشتباه کلیدهای حفاظتی، کابل‌کشی نادرست یا ست کردن اشتباه پارامترهای اینورتر (VFD) بر اساس اطلاعات اشتباه، می‌تواند منجر به سوختن سریع موتور یا آسیب به خط تولید شود.

در این مقاله جامع، پارامترهای اصلی درج‌شده روی پلاک الکتروموتورهای سه‌فاز و تک‌فاز را به تفکیک بررسی می‌کنیم.

۱. پارامترهای الکتریکی اصلی روی پلاک موتور

ولتاژ نامی (Rated Voltage - V)

این پارامتر ولتاژ کاری استاندارد موتور را نشان می‌دهد. در موتورهای سه‌فاز معمولاً دو عدد به صورت 220/380V یا 380/660V نوشته می‌شود:

• حالت 220/380V: یعنی سیم‌پیچ‌های این موتور برای ولتاژ ۲۲۰ ولت طراحی شده‌اند. بنابراین باید در شبکه برق ایران به صورت ستاره (380V) سربندی شود. (اتصال مثلث این موتور باعث سوختن آن در برق ایران می‌شود).
• حالت 380/660V: یعنی هر کلاف سیم‌پیچ توانایی تحمل ۳۸۰ ولت را دارد. این موتور را می‌توان در شبکه ایران به صورت مثلث (380V) یا جهت راه‌اندازی با کلید ستاره-مثلث استفاده کرد.

جریان نامی (Rated Current - A)

میزان جریانی است که موتور در بار کامل (Full Load) و در ولتاژ نامی از شبکه می‌کشد. برای مثال اگر روی پلاک نوشته شده باشد 380Δ / 660Y و جریان‌ها 10A / 5.7A باشد، یعنی در اتصال مثلث و ولتاژ ۳۸۰ ولت، ۱۰ آمپر جریان می‌کشد.

توان نامی (Rated Power - kW / HP)

توان مکانیکی خروجی روی شفت موتور را نشان می‌دهد که بر حسب کیلووات (kW) یا اسب بخار (HP) بیان می‌شود (هر ۱ اسب بخار معادل 0.746 kW است).

فرکانس نامی (Frequency - Hz)

فرکانس شبکه برق استاندارد موتور است. در ایران فرکانس استاندارد 50 Hz است.

ضریب توان یا ضریب قدرت (Cos φ)

نسبت توان واقعی به توان ظاهری را نشان می‌دهد. این عدد معمولاً بین 0.7 تا 0.9 است. هرچه این عدد به ۱ نزدیک‌تر باشد، راندمان الکتریکی موتور بالاتر و اتلاف انرژی کمتر است.

۲. پارامترهای مکانیکی و ابعادی

سرعت نامی (Speed / RPM)

تعداد دور چرخشی شفت موتور در یک دقیقه (RPM) تحت بار کامل را نشان می‌دهد. برای مثال رقمی مثل 1450 RPM نشان‌دهنده یک موتور ۴ قطب (4-Pole) است (سرعت سنکرون میدان مغناطیسی 1500 RPM است و اختلاف ۵۰ دور مربوط به لغزش یا Slip موتور است).

فریم سایز (Frame Size)

اندازه پوسته و بدنه موتور است (مثلا Frame: 112M). این کد استاندارد مشخص‌کننده ارتفاع مرکز شفت تا سطح پایه، قطر شفت و فاصله سوراخ‌های پایه موتور است که برای جایگزینی موتور بسیار کاربرد دارد.

۳. درجاتی حفاظتی و استانداردهای عایقی

درجه حفاظت بدنه (IP Code - Ingress Protection)

درجه مقاومت پوسته موتور در برابر ورود نفوذ اجسام صلب (گرد و غبار) و مایعات (آب) است که با یک کد دو رقمی مثل IP55 یا IP65 مشخص می‌شود:

• رقم اول (مقاومت در برابر گرد و غبار):
  • 5: حفاظت در برابر گرد و غبار (بدون تجمع مضر).
  • 6: کاملاً نفوذناپذیر در برابر گرد و غبار.
• رقم دوم (مقاومت در برابر آب):
  • 5: حفاظت در برابر پاشش آب با فشار فواره از هر جهت.
  • 6: حفاظت در برابر دریازدگی و امواج شدید آب.

کلاس عایقی (Insulation Class)

نشان‌دهنده حداکثر دمای مجاز سیم‌پیچ‌های داخلی موتور است. کلاس‌های عایقی با حروف انگلیسی مشخص می‌شوند:

نکته کارگاهی: اگر دمای سیم‌پیچ موتور تنها 10°C از حد مجاز کلاس عایقی بالاتر برود، طول عمر عایق سیم‌پیچ نصف خواهد شد!

۴. رژیم کاری و راندمان موتور

رژیم کاری (Duty Cycle - S1 to S10)

نوع کارکرد موتور را از نظر زمانی مشخص می‌کند:

• S1 (Continuous Duty): کارکرد مداوم. موتور می‌تواند زیر بار کامل بدون محدودیت زمانی کار کند (رایج‌ترین نوع موتورهای صنعتی).
• S2 (Short-time Duty): کارکرد کوتاه‌مدت (مثلاً ۱۰ یا ۳۰ دقیقه) و سپس خاموش شدن تا خنک شدن کامل.
• S3 (Intermittent Periodic Duty): کارکرد منقطع و متناوب (مثل موتور جرثقیل‌ها و بالابرها).

رده راندمان انرژی (IE Code)

بر اساس استاندارد بین‌المللی IEC 60034-30، راندمان انرژی موتورها در ۴ رده دسته‌بندی می‌شود:

• IE1: راندمان استاندارد (Standard Efficiency)
• IE2: راندمان بالا (High Efficiency)
• IE3: راندمان ممتاز (Premium Efficiency)
• IE4: راندمان فوق‌العاده عالی (Super Premium Efficiency)

جمع‌بندی و جدول خلاصه کلمات اختصاری
