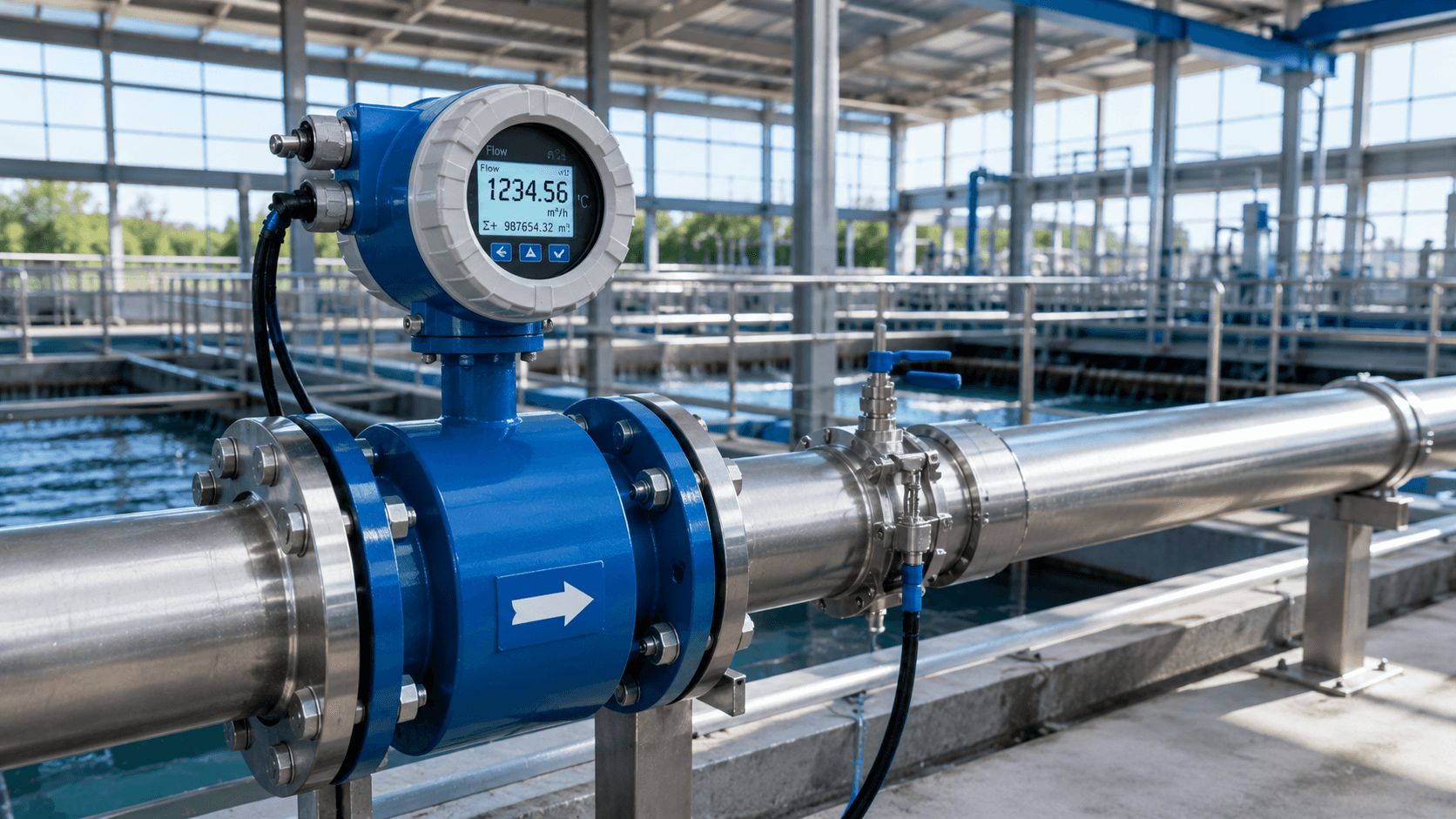

راهنمای جامع فلومتر الکترومغناطیسی (مگنتی): نحوه کار، انتخاب، نصب و عیب‌یابی

اندازه‌گیری دقیق دبی یا جریان سیالات (Flow Measurement)، یکی از سه رکن اصلی در کنترل فرآیندهای صنعتی است. در میان انواع روش‌های سنجش دبی، فلومتر الکترومغناطیسی (Electromagnetic Flowmeter) که در صنعت با نام مگ‌فلومتر (Magmeter) نیز شناخته می‌شود، به دلیل عدم داشتن قطعه متحرک، عدم ایجاد افت فشار در مسیر لوله و دقت فوق‌العاده بالا، به محبوب‌ترین گزینه برای سیالات رسانا تبدیل شده است.

با این حال، انتخاب نامناسب لاینینگ (Lining)، جنس الکترود نادرست یا عدم رعایت الگوی نصب (ساق مستقیم)، می‌تواند عملکرد این تجهیز گران‌قیمت را مختل کرده و باعث خطای شدید در اندازه‌گیری شود. در این مقاله تخصصی، تمامی ابعاد فنی، فرمول‌ها، نحوه سیم‌کشی و نکات عیب‌یابی فلومترهای مگنتی را بررسی می‌کنیم.

۱. اساس کار و فیزیک فلومتر الکترومغناطیسی

عملکرد فلومتر مگنتی بر اساس قانون القای مغناطیسی فارادی (Faraday's Law of Electromagnetic Induction) استوار است. بر طبق این قانون، هرگاه یک هادی (رسانا) درون یک میدان مغناطیسی حرکت کند، در دو سر آن ولتاژ القایی ایجاد می‌شود که دامنه این ولتاژ مستقیماً با سرعت حرکت هادی متناسب است.

رابطه ریاضی ولتاژ القایی:

E = B × v × D

• E: ولتاژ القایی ایجادشده (میکروولت)
• B: شدت میدان مغناطیسی تولیدشده توسط سیم‌پچ‌های فلومتر (ثابت)
• v: سرعت میانگین سیال عبوری درون لوله
• D: فاصله بین دو الکترود (قطر داخلی لوله)

شرط اصلی کارکرد: سیال عبوری از درون فلومتر حتماً باید دارای یک حداقل رسانایی الکتریکی (Electrical Conductivity) باشد (معمولاً حداقل ۵ میکروزیمنس بر سانتی‌متر - 5µS/cm). به همین دلیل، فلومتر مگنتی برای آب مقطر کامل، گازها و هیدروکربن‌های نفتی (بنزین و روغن) قابل استفاده نیست.

۲. ساختار داخلی و اجزای اصلی مگ‌فلومتر

یک سیستم فلومتر مغناطیسی از دو بخش اصلی تشکیل شده است:

۲.۱. سنسور یا بدنه (Flow Tube / Sensor)

• پوسته خارجی (Housing): بدنه فلزی محکم که سیم‌پچ‌های تولید میدان مغناطیسی را در بر می‌گیرد.
• پوشش داخلی (Liner): لاینر یا پوشش عایق، از اتصال کوتاه شدن ولتاژ ضعیف القایی با بدنه فلزی لوله جلوگیری می‌کند.
• الکترودها (Electrodes): دو یا چند پین فلزی که در دو سمت راست و چپ بدنه قرار گرفته و سیگنال ولتاژ میکرومغناطیسی را از سیال دریافت می‌کنند.

۲.۲. ترانسمیتر یا پردازنده (Transmitter / Converter)

ترانسمیتر جریان لازم برای سیم‌پچ‌ها را تامین کرده، ولتاژ ضعیف القاشده روی الکترودها را تقویت، فیلتر و خطی‌سازی می‌کند و در نهایت آن را به دبی لحظه‌ای (Flow Rate) و حجم کل عبوری (Totalizer) تبدیل می‌نماید.

۳. جدول راهنمای انتخاب جنس لاینر (Liner) و الکترود

انتخاب صحیح جنس لایه داخلی و الکترودها بر اساس نوع سیال، دمای کاری و میزان خورندگی، مهم‌ترین گام در خرید فلومتر مگنتی است:

۴. الزامات و استاندارد مکانیکی نصب (Straight Pipe Runs)

برای اینکه فلومتر مگنتی حداکثر دقت خود (معمولاً 0.2% تا 0.5% خطا) را داشته باشد، پروفایل جریان سیال درون آن باید کاملاً یکنواخت و بدون اغتشاش (Turbulence) باشد. برای این منظور رعایت طول مستقیم لوله قبل و بعد از فلومتر الزامی است:

• مسیر مستقیم بالادست (Upstream): حداقل 5D (پنج برابر قطر اسمی لوله) فاصله از زانوها، شیرها و کاهنده‌ها. (در صورت وجود شیر تنظیمی، ۱۰ برابر قطر توصیه می‌شود).
• مسیر مستقیم پایین‌دست (Downstream): حداقل 2D تا 3D فاصله مستقیم پس از فلومتر.
• شرط پر بودن لوله: لوله فلومتر همیشه و در هر شرایطی باید ۱۰۰٪ پر از مایع باشد. نصب فلومتر در بالاترین نقطه خط لوله (High Point) اشتباه است زیرا حباب‌های هوا تجمع یافته و باعث خطای شدید می‌شوند. بهترین موقعیت، نصب در خطوط صعودی (Vertical Upward) است.

۵. اهمیت ارتینگ و اتصال به زمین (Grounding)

از آنجا که ولتاژ القایی اندازه‌گیری شده روی الکترودها بسیار کوچک (در حد چند میکروولت) است، وجود هرگونه ولتاژ سرگردان یا جریان‌های زمین در لوله‌کشی می‌تواند سیگنال را کاملاً خراب کند.

• لوله‌های فلزی: باید با استفاده از کابل‌های شیلد و ارت محکم، بدنه فلومتر به فلنج‌های فلزی دو طرف لوله‌کشی متصل شده و به سیستم ارتینگ واحد وصل شود.
• لوله‌های پلاستیکی / پلی‌اتیلن / لایه‌دار: باید حتماً از رینگ‌های ارتینگ (Grounding Rings) از جنس استیل یا هستلوی در دو طرف فلومتر استفاده شود تا ارتباط الکتریکی با سیال برقرار گردد.

۶. جدول عیب‌یابی و رفع خطاهای رایج مگ‌فلومتر
